Les Diodes
Une diode est un composant électronique qui ne laisse passer le courant électrique que dans un seul sens, entre ses deux bornes (anode et cathode). Une diode est le plus souvent une jonction de deux matériaux semi-conducteurs aux caractéristiques particulières (jonction P-N). L’un des matériaux (de type N) est une région chargée négativement (électrons). L’autre (de type P) est chargée positivement (trous).
Principes de fonctionnement d'une diode
De manière générale, on peut dire qu’une diode se comporte de deux façons:
- Comme un court-circuit, permettant le passage de l’électricité (polarisation directe) lorsque la tension sur l'anode est supérieure à la tension de seuil par rapport à la cathode.
- Comme un circuit ouvert, empêchant le passage du courant (polarisation inverse) si la tension sur l'anode est inférieure à la tension de seuil par rapport à la cathode.
Conventionnellement, on dit que le courant passe du plus (+) vers le moins (-), positif vers négatif. Atomiquement parlant, en fait, les électrons circulent en sens inverse. L'électron se déplace du pôle négatif vers le pôle positif. Les électrons libres du semi-conducteur N se ruent vers les trous disponibles du côté P dès que la charge est suffisante.
Afin que le courant puisse circuler dans la diode, une tension minimale est nécessaire pour passer la jonction : c'est la tension de seuil. Ce seuil est différent suivant les matériaux utilisés pour la construction de la diode mais en général se situe dans la fourchette 0.3 - 0.7 Volts.
Différents types de diodes
En cours de rédaction...
Application et utilisation des diodes
En cours de rédaction...

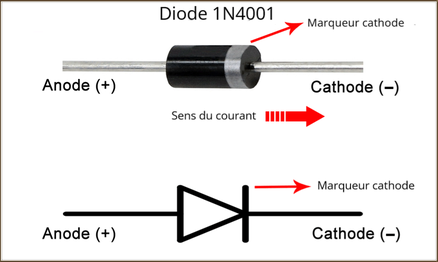

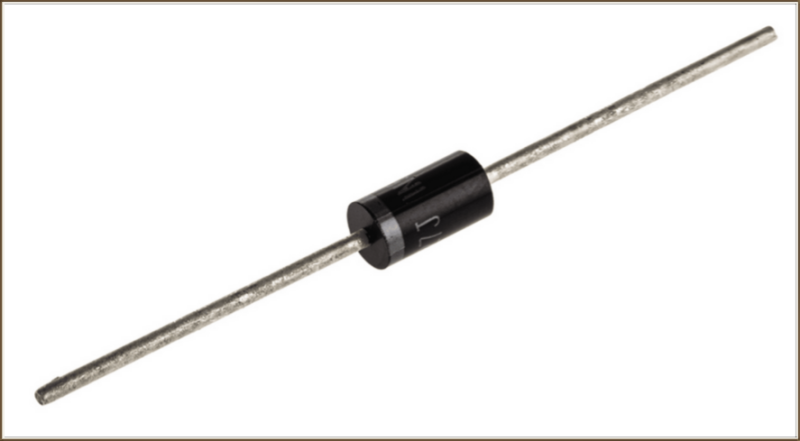

1N4001
Cette diode de la série 1N400x, comme toutes les diodes de cette série, est largement utilisée dans les appareils électroniques. Ces diodes sont conçues pour le redressement et d'autres tâches générales dans les circuits électroniques.
Elles sont principalement utilisées dans la partie alimentation des appareils électroniques pour convertir la tension alternative en tension continue, pour bloquer les tensions aux endroits souhaités dans le circuit, etc... Cette diode est fabriquée avec d'assez bonnes spécifications, par exemple un courant direct continu de 1A, une dissipation de puissance de 3W, une petite taille et un faible prix, ce qui la rend idéale pour être utilisée dans une grande variété d'applications électroniques.
Spécifications techniques :
- Type de boîtier : DO-41 ;
- Technologie : Jonction au silicium ;
- Type de diode : Redressement - Usage général ;
- Tension inverse (Vr) : 50V ;
- Tension directe (Vf) : 1V ;
- Courant direct continu maximum (If) : 1A ;
- Courant de surtension maximum : 30A ;
- Dissipation de puissance maximale : 3W.
Remplacement et équivalence :
La diode 1N4001 peut facilement être remplacée par d'autres diodes de la série 1N400x. Toutes les spécifications des diodes de cette série sont identiques, à l'exception de la tension inverse. Vous pouvez facilement remplacer la diode par une autre diode équivalente avec une tension inverse plus élevée, mais vous ne pouvez pas remplacer une diode avec une tension inverse inférieure à celle de votre diode actuelle.
D'autres équivalents possibles sont SF11, RL201, RL202, HER201, HER202, HER102, HER101, FR202, FR201, 1N5392, 1N5391.
1N4148
La diode 1N4148 est une diode au silicium très populaire et célèbre depuis de nombreuses années. Elle est développée par plusieurs fabricants de composants. Les principales raisons de son utilisation massive en électronique sont ses spécifications et caractéristiques intéressantes dans un petit boîtier et à faible coût. Elle est disponible dans plusieurs types de boîtiers tels que le DO-35 en verre et de nombreux autres boîtiers CMS.
C'est également une diode à commutation rapide avec une vitesse de 4 nanosecondes et une tension inverse de 100V ainsi qu'une dissipation de puissance maximale de 0,5W.
Spécifications techniques :
- Type de boîtier : DO-35 en verre ;
- Technologie : Jonction au silicium ;
- Type de diode : Commutation rapide ;
- Tension inverse (Vr) : 100V ;
- Tension directe (Vf) : 1V ;
- Courant direct continu maximum (If) : 300mA ;
- Courant de surtension maximum : 4A ;
- Dissipation de puissance maximale : 500mW.
Toutes les diodes suivantes sont équivalentes et interchangeables : 1N4148, 1N4150, 1N4151, 1N4448WS, 1N914, 1N916A.
